Резервуары и сосуды двустенные

Резервуары горизонтальные стальные двустенные (РГСД) широко применяются в газо- и нефтедобывающей, нефтехимической, перерабатывающей, нефтедобывающей отраслях для хранения различных жидкостей: светлых и темных нефтепродуктов, нефти, масел, конденсата, химикатов, дизтоплива, кислоты, теплоносителей, растворителей, минеральных удобрений, смесей для технических трубопроводов, питьевой и технической воды.

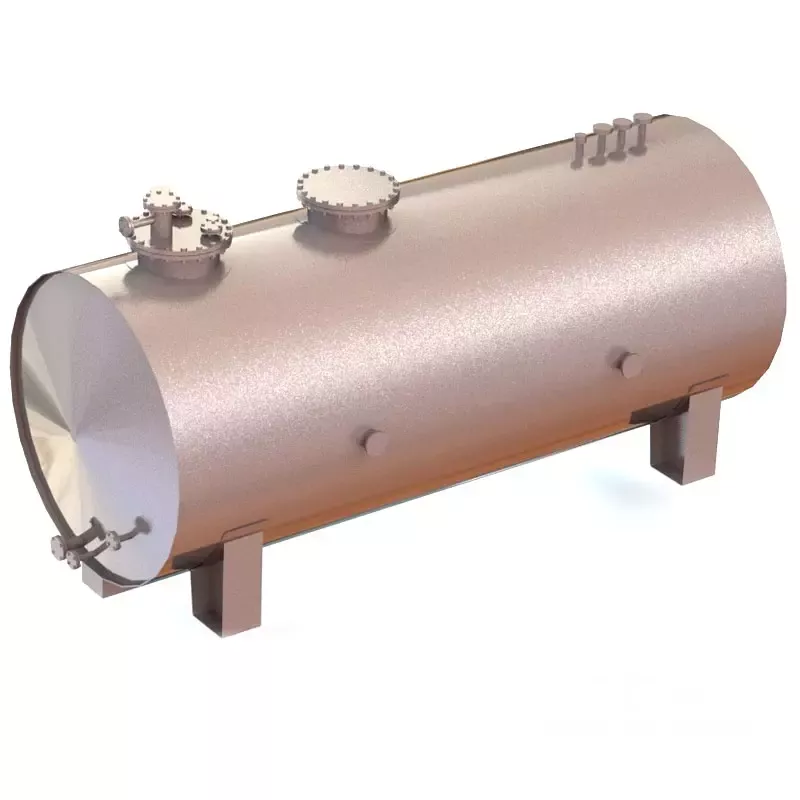

Конструкция двустенных горизонтальных резервуаров

Двустенный резервуар представляет собой одну емкость внутри другой. Межстенное пространство между стенами сосудов заполняется антифиризом (тосол) или газообразным азотом. Согласно ГОСТ 17032-2010 расстояние между стенками сосудов не должно быть меньше 4мм. Внешняя стенка делается из стали, толщиной не менее 5 мм, внутренняя стенка по толщине не должна быть меньше 4х мм.

После сварки всех швов монтируются штуцеры, люки и горловины. Покрытие для обработки поверхности стенок выбирается исходя из расположения - наземное или подземное.

Межстенная жидкость должна соответствовать следующим требованиям:

плотность не выше чем у хранимого продукта;
температура вспышки более 100°С;
по отношению к материалам корпуса жидкость должна быть химически нейтральна;
в течение всего срока эксплуатации жидкость не должна изменять свои физические и химические свойства.

Межстенная жидкость сливается при помощи систем откачки закрытого типа.

Двустенная конструкция обеспечивает более высокий уровень экобезопасности процессу хранения веществ. Помимо прочего оборудования, пространство заполненное межстенной жидкостью, является дополнительным барьером в случае возникновения аварийных ситуаций.

Изготовление РГСД для нефтепродуктов

Производство двустенных сосудов осуществляется только в соответствии с сертификатами и разрешительной документацией.

РГСД произвоядтся в двух вариантах исполнения - подземном и наземном. Условия эксплуатации определяют необходимый способ размещения. Наземные двустенные резервуары чаще всего применяются для налива, слива и хранения сырой нефти, прошедшей первичный этап очистки, полфабрикатов после перегонки нефти, углеводородов и продуктов крекинга.

РГДС выпускается объемом от 5 м3 до 200 м3 и предназначается для хранения жидкостей плотностью не выше 1000 кг/м3 при давлении не более 0,07 МПа при температуре -15°С до +270°С.

В зависимости от условий эксплуатации двустенные сосуды изготавливаются из различных марок стали:

Ст3сп для температур до -20°С
09Г2С для температур до -40°С
09Г2С для температур до -60°С

Монтаж РГСД выше и ниже уровня грунта

Подземные двустенные РГСД монтируются в котловане, на подготовленные к монтажу грунт или железобетонную плиту ниже уровня промерзания грунта, что дает дополнительной теплоизоляцией и снижает вероятность замерзания продукта. В случае необходимости монтажа под проезжей частью сверху устанавливается плита из армированного бетона.

Если требуется наземная установка двустенного резервуара, РГСД монтируется на опоры которые крепятся к закладным одной стороной, а другой - к самой металлоконструкции.
